EdiLus-CA est le logiciel pour le calcul des structures des bâtiments en béton armé neufs ou existants avec saisie BIM pour travailler de façon SMART, plus simple et efficace

Pourquoi choisir EdiLus Concrete,
le logiciel de calcul des structures des bâtiments en béton armé neufs et existants

Le premier BIM pour le calcul des structures des bâtiments en béton armé

Il suffit de dessiner la structure pour saisir les noeuds, charges, appuis… toute la modélisation pour le calcul est reconnue automatiquement par le dessin.

Un logiciel unique pour les bâtiments en béton armé neufs et existants

Vous pouvez concevoir et calculer des bâtiments nouveaux, mais aussi effectuer des vérifications et des rénovations structurelles de bâtiments en béton armé existants avec des interventions de chemisage, placages, FRP, etc.. Des fonctions spécifiques vous guident dans l’exploration de la structure existante, la résistance de ses matériaux et dans le dessin des armatures. A la structure existante, vous pouvez ajouter des toitures, des surélévations, des nouveaux étages, etc. pour procéder, ensuite, à une vérification sur la structure entière.

Solveur à éléments finis intégré dans le logiciel

Le solveur FEM est inclus dans le logiciel pour fournir une expérience unitaire à la conception des structures. La saisie graphique, le calcul statique et dynamique, l’analyse, la gestion des modifications éventuelles et les impressions(graphiques et relations) se produisent toujours dans le même logiciel de façon simple et intégrée.

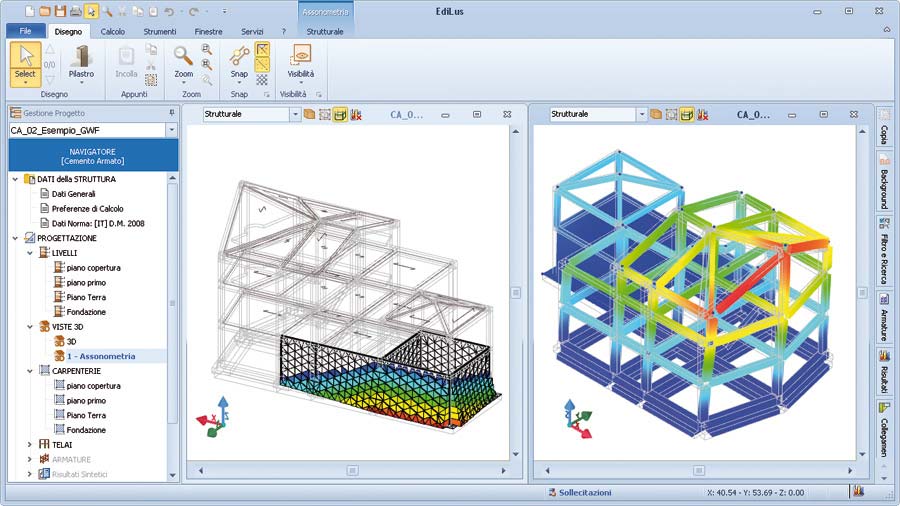

Analyse graphique des résultats de calcul

Chaque objet peut être affiché avec ses tensions et déformations après le calcul. En plus des résultats détaillés de calcul en forme numérique, EdiLus met à disposition des affichages graphiques qui permettent de comprendre le fonctionnement structurel en un seul coup d’oeil. L’optimisation du comportement statique ou dynamique de la structure est vraiment facile et rapide.

Modélisation par objets, saisie 3D basée sur Grille Magnétique

Conception avec objets intelligents pourvus des informations sur les caractéristiques de résistance et des dispositions spatiales. La modélisation de structures complexes dans l’espace est facilitée par l’utilisation de la Grille Magnétique, le puissant outil qui permet de construire une grille de points aimantés dans l’espace où accrocher les différents éléments de la structure de façon automatique.

Conception automatique des armatures

EdiLus conçoit automatiquement l’armature pour tous les éléments de la structure. Un éditeur simple et puissant permet de modifier librement les barres des armatures même à la suite du calcul avec vérification immédiate de l’élément structurel.

Vérifications et relations techniques

EdiLus-CONCRETE vérifie les sections des éléments structuraux selon les indications techniques et réglementaire des EUROCODES. Il est possible de choisir l’annexe national et le spectre de réponse du Pays pour lequel le calcul est produit pour des résultats spécifiques à chaque Nation.

Conception intégrée au métré

La structure est métrée automatiquement et dynamiquement, tout le projet et le éventuelles variantes successives sont immédiatement reportées dans le devis.

Intégration avec la maquette numérique BIM de Edificius

En intégrant EdiLus dans Edificius, il est possible faire interagir Architecture et Structure, concevant et calculant tous les éléments de la structure.

Fonctionnalités et ressources

Un logiciel qui va au-delà de la structure en béton armé

EdiLus est une solution modulaire (EdiLus Concrete, EdiLus Masonry, EdiLus Steel) et peut être achetée au moyen de l’abonnement à un seul ou plusieurs modules.
Chaque client a donc la possibilité de choisir la configuration  répond le mieux aux exigences professionnelles. L’ingénieur qui calcule uniquement des bâtiments en béton armé, peut souscrire un abonnement au logiciel EdiLus Concrete uniquement.
Pour ceux qui veulent calculer des structures mixtes (béton armé + acier ou béton armé + maçonnerie), ou veulent calculer des bâtiments avec différents types de structures prévalent (acier et maçonnerie) peuvent s’abonner à plusieurs modules (EdiLus Steel et EdiLus Masonry) avec l’avantage de disposer de toute façon d’un logiciel unique, qui couvre tous les types de structures dans une seule interface.

Technologie BIM

La technologie BIM de Edilus permet de projeter en modalité graphique avec l’avantage de focaliser votre attention sur les caractéristiques dimensionnelles et géométriques de l’entière structure et non sur chaque donnée de saisie (noeuds, éléments poutres, shell, charges…). Avec la technologie BIM, en outre, la saisie graphique de la géométrie de la structure coïncide avec la saisie de la modélisation du calcul FEM, ce qui permet de démarrer dans n’importe quel moment les vérifications statiques ou dynamiques, de procéder aux analyses, d’apporter des améliorations ou de procéder aux impressions.

La technologie révolutionnaire BIM de EdiLus permet de dessiner les éléments de la structure en forme bidimensionnelle ou tridimensionnelle en sélectionnant les caractéristiques des objets dans n’importe quel moment de la conception.
Chaque objet est pourvu d’une représentation graphique et d’une quantité d’informations qui le repère univoquement avec ses caractéristiques dimensionnelles, géométriques et physiques (matériau, résistance, etc.). Les données attribuées des objets constituent un élément de saisie pour le calcul et chaque modification devient immédiatement et dynamiquement une nouvelle condition de vérification et validation.
La saisie permet d’insérer, modifier et effacer les objet en tenant sous contrôle le plan, la section ou la vue axonométrique de la structure.
Toutes les données sont archivées dans une unique base de données et dans un seul fichier, avec tous les avantages qui en seront dérivés.

Solveur intégré dans le logiciel

Le solveur à éléments finis en analyse linéaire est intégré dans le logiciel et calcule des structures des plus différentes géométries et dimensions. Les vérifications sont exclusivement aux états limites. Le calcul est basé sur l’utilisation de éléments high-performance comme:
• l’élément HP-SHELL, de forme triangulaire et muni du degré de liberté “drilling”;
• l’élément HP-BEAM, avec beam flexible, 2 rotules par partie, bras rigide avec tous orientements, échangeur d’extrémité e sol élastique dans la partie flexible.
Donnez une puissance majeure au solveur avec la fonctionnalité de discrétisation automatique des éléments shell, qui permet de considérer les désaxements réels entre les différents éléments structurels et permet de définir des épaississements variables entre les bords et l’intérieur de la mesh de la shell.

Calcul dynamique dans chaque phase de la conception de la structure

EdiLus Concrete procède avec le calcul des sollicitations et à la vérification des sections de façon automatique, en proposant à l’ingénieur l’armature la plus adaptée pour toutes les sections de la structure. L’ingénieur peut intervenir librement pour modifier les armatures directement dans EdiLus avec un avantage énorme sur le temps et sur la cohérence des résultats. Par exemple, une simple modification après le calcul des armatures d’une poutre (par ex. l’addition d’un ferraillage) peut automatiquement avoir des conséquences sur la validation de l’entière chaine de poteaux jusqu’à la fondation. L’avancée technologique de EdiLus gère la conception et le calcul comme un processus intégré: la saisie, le modèle structurel, le calcul et les plans d’exécution de projet s’influencent réciproquement de façon à ce que chaque modification, durant chacune des phases, représentent une nouvelle condition de projet à valider.

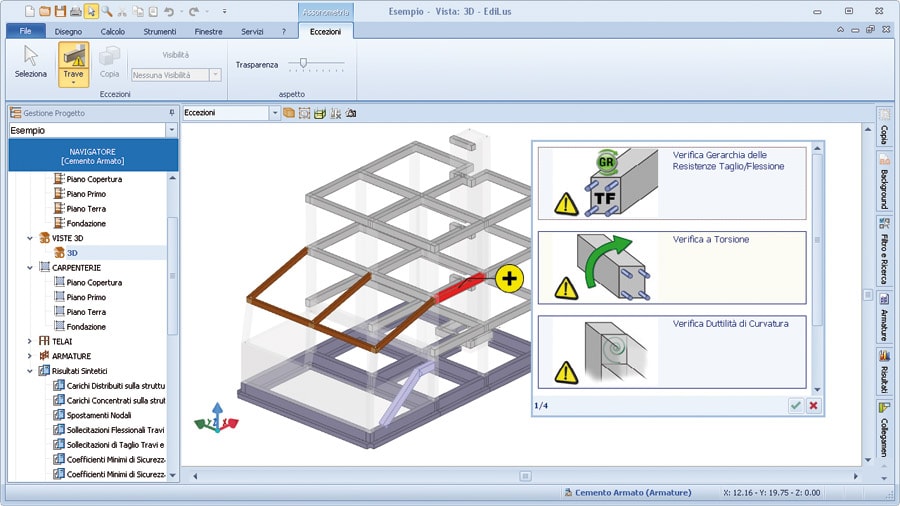

Gestion des exceptions

Pour rendre toujours plus flexible le calcul et optimiser les résultats, le technicien peut décider d’exclure des éléments pour certaines vérifications:
• la vérification du dimensionnement en capacité de poutre-poteau pour les noeuds
• la vérification du dimensionnement en capacité de Cisaillement/Flexion pour poutres et poteaux
• la vérification de la ductilité de courbure pour une poutre
• la vérification en torsion pour les poutres
• la vérification à charge limite pour les éléments de fondation
• la vérification de confinement des nœuds

Visualisation des résultats

La technologie à objets permet de lire immédiatement sur le dessin les résultats de calcul: les charges, les sollicitations et même les déformations deviennent des nouvelles caractéristiques des objets affichables dans des diagrammes ou au moyen de la déformation géométrique de l’objet avec la déformation 3D mappés en couleur.

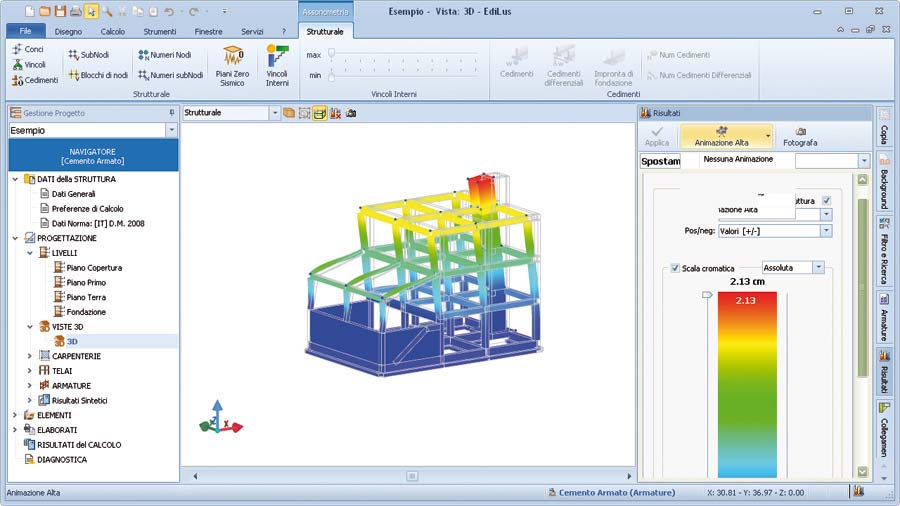

Affichage avec animation des déplacements pour une analyse plus détaillée de la structure

En phase d’analyse des résultats, il est possible de visualiser graphiquement (aussi avec des mappes en couleur) la configuration déformée de la structure soit pour les charges statiques, soit pour l’effet du séisme et activer l’animation des déplacements qui montre l’évolution de la déformation jusqu’à la configuration finale.

Diagnostic Interactif

Au terme du calcul, un puissant outil de diagnostic signale d’éventuelles erreurs de modélisation ou le manque de respect des prescriptions normatives. En cliquant sur le message d’erreur on est déplacé instantanément sur l’élément qui est à la base du problème. Le diagnostic est actif durant toutes les phases de la conception: à chaque modification, vous contrôlez si de nouvelles erreurs ont été introduites ou si les précédentes erreurs ont été corrigées.

Technologie PlayStructure

Avec la technologie PlayStructure il est possible de rentrer virtuellement dans la structure conçue et visiter les espaces tridimensionnels en utilisant les commnades du clavier ou ceux du joypad. Le technicien peut contrôler visuellement le travail produit.

Développement intégré au métré

Conception structurelle et métré sont complètement intégrés dans une seule phase de travail.
Le projet et le calcul de la structure, avec la définition des armatures, produisent automatiquement le métré et le devis quantitatif estimatif grâce aux fonctionnalités intégrées directement dans EdiLus-CA.
Les variantes de projet sont immédiatement reportées dans le devis, de façon que chaque choix ou modification soit cohérente et immédiatement intégrée dans les documents de projet et d’estimation. Pour les fonctionnalités avancées de métré les données peuvent etre exportées dans PriMus.

Impression des documents de projet

EdiLus Concrete produit tous les documents de projet: les coffrages des différents niveaux, la relation technique générale, les tableaux des calculs, la relation géotechnique, les plans d’exécution et le métré de la structure en automatique.

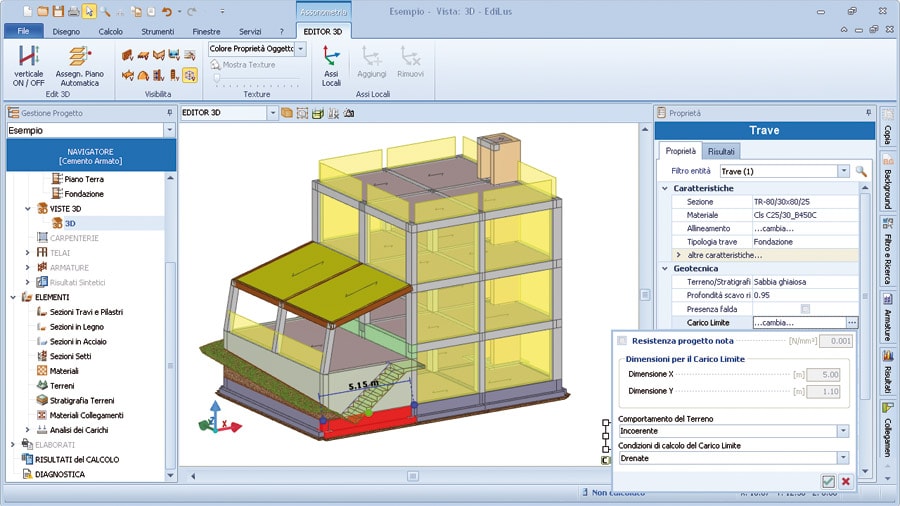

Calcul de la charge limite – Relation géotechnique

Avec EdiLus-CA il est possible de rédiger aussi la relation géotechnique. En suivant les indications de l’assistant de création il sera possible de reporter les informations sur la surface de la base du bâtiment, l’éventuelle présence de nappes, la configuration de stratigraphies, etc. En plus des données indiquées, dans les relations géotechniques sont contenues toutes les données de la charge limite. Les vues tridimensionnelles avec marquage à échelle chromatique pour l’affichage des résultats des Tensions sur le Terrain, Charge Limite, Tassements Absolus, Tassements Différentiels offrent une lecture immédiate du comportement géotechnique de la structure et déterminent les éventuelles situations de criticités.

Dessins et schémas graphiques pour la synthèse des résultats

En phase d’impression les résultats sont reportés non seulement de façon numérique (tableaux) mais aussi de façon graphique avec les ossatures de la structure sur lesquelles sont reportées les différentes grandeurs: charges, sollicitations, déplacements, coefficients de sécurité, etc.

Elaboration graphique pour la synthèse des résultats de calcul

Les plans d’exécution peuvent etre produits manuellement, au moyen d’opérations de Glisser et Déposer depuis le navigateur dans le cartouche, ou automatiquement avec l’assistant de création (wizard); il est possible en outre, d’exporter les tableaux aux formats DXF et DWG.

Intégration avec Edificius

Si le modèle BIM créé avec Edificius est ouvert dans l’environnement de Calcul des Structures géré avec EdiLus, il est possible faire interagir Architecture et Structure, en concevant et calculant tous les éléments de la structure.

Conception des planchers

EdiLus Concrete permet de concevoir n’importe quel type de plancher latero-cementizio: coulé sur place, poutrelles précontraintes, poutrelles avec treillis et panneaux préfabriqués (lastre predalles). En partant de la simple définition du bord du plancher, automatiquement le schéma de calcul est obtenu en “poutre continue” avec la génération de toutes les combinaisons de charge à damier. Les armatures générées automatiquement sont personnalisables par l’utilisateur avec un éditeur très semblable à celui des poutres. Au moyen du paramétrage d’une série de propriétés du projet on peut définir des bandes pleines, des poutrelles d’interruption, des armatures de répartition et tout ce qui est nécessaire pour produire des plans d’exécution validé au 100%.

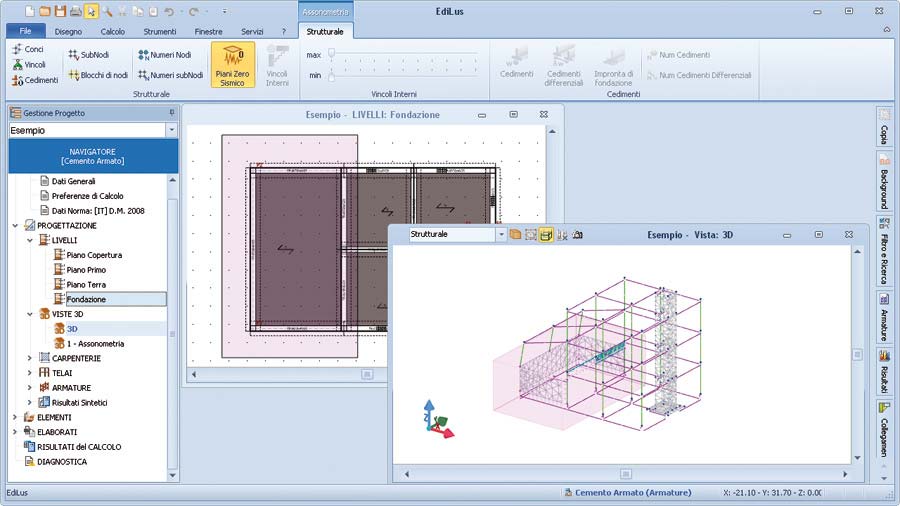

Modélisation des fondations profondes

EdiLus-CONCRETE permet de modéliser même des fondations profondes. Des pieux en béton peuvent être modélisés en dessous de tout genre de fondation (Semelles, Radiers, poteaux et Winkler).
EdiLus-CONCRETE peut produire la vérification de la charge limite verticale et horizontale et les vérifications en flexion composée et section à l’ État Limite Ultime pour chaque pieu.
Le logiciel prévoit, en outre, l’objet “ Fût ” soit pour semelles sur pieux que sur ceux directs, de façon à rendre possible la modélisation des structures avec semelles à Fût.

Calcul des Tassements

A partir des données des stratigraphies et des fondations, EdiLus-CONCRETE calcule le tassement instantané et le tassement de consolidation (méthode de Skempton-Bjerrum), et aussi le tassement Oedométrique (Oedometer Method en anglais).
Le logiciel permet aussi :
• les vérifications des tassements différenciels ont pour but d’évaluer l’effet d’éventuels déplacements et distorsions en fondation sur les sructures en élévation.
• les vérifications de coulissage/glissement sur le plan de pose pour les fondations superficielles.

La conservation des modifications apportées manuellement aux armatures en cas de recalcul de la structure

EdiLus permet, en phase de reset, de conserver les modifications manuelles et les personnalisations éventuellement apportées par le technicien sur les armatures.

La détermination personnalisée du plan à partir duquel appliquer l’action sismique aussi sur différents niveaux de la même structure

En cas de bâtiment partiellement enterré, EdiLus-CONCRETE permet de définir le Plan du Zéro Sismique, c’est-à-dire le plan à partir duquel appliquer l’action sismique et donc sans considérer le séisme en action sur la partie enterrée.
De cette façon, le modèle sismique sera compréhensif de toute la structure, au contraire les masses au dessous du plan sismique seront considérées nulles.

Schématisation par noeuds

Pour calculer toutes les sollicitations de manière correcte, le moellon d’union entre les différents éléments est schématisé comme un noeud duquel se branchent les bras rigides: EdiLus-CONCRETE est capable de cette façon de fournir des résultats rigoureux, sans les approximations dérivantes des schématisations moins appropriées.

Calcul de « Charge Neige »

Dans l’analyse des charges des planchers, balcons, dalles et voutes, EdiLus-CONCRETE effectue le calcul automatique de la charge superficielle due à la neige.

Pressions sur parois et charges supplémentaires

Une  fonction révolutionnaire de saisie permet de définir les actions relatives à des pressions hydrostatiques du terrain sur les parois. En outre, des objets spécifiques permettent à l’utilisateur d’appliquer des charges supplémentaires (forces concentrées, forces linéaires, forces superficielles, moments concentrés et moments linéaires) directement sur les différents éléments structuraux (poutres, poteaux, parois, dalles et radiers).

Planchers infiniment rigides

Avec EdiLus-CONCRETE il est possible d’exploiter la définition du comportement infiniment rigide du plan pour chaque plancher de manière indépendante, au but de modéliser la structure de façon correspondante au comportement réel, comme dans le cas de présence de baies, trous, cages d’escalier, planchers décalés, etc.

Définitions de sections personnalisées et matériaux génériques

EdiLus-CONCRETE permet de saisir les sections des poutres et des poteaux de tout genre de forme en mettant à disposition, en plus d’une vaste archive de sections prédéfinies, les outils pour définir des sections personnalisées, c’est-à-dire de forme générique. A une section peuvent être attribuées des caractéristiques mécaniques d’un matériau générique diffèrent du béton armé. Il est donc possible de modéliser, à l’intérieur d’un bâtiment en béton armé, poutres et poteaux en acier, aluminium, bois ou autre.

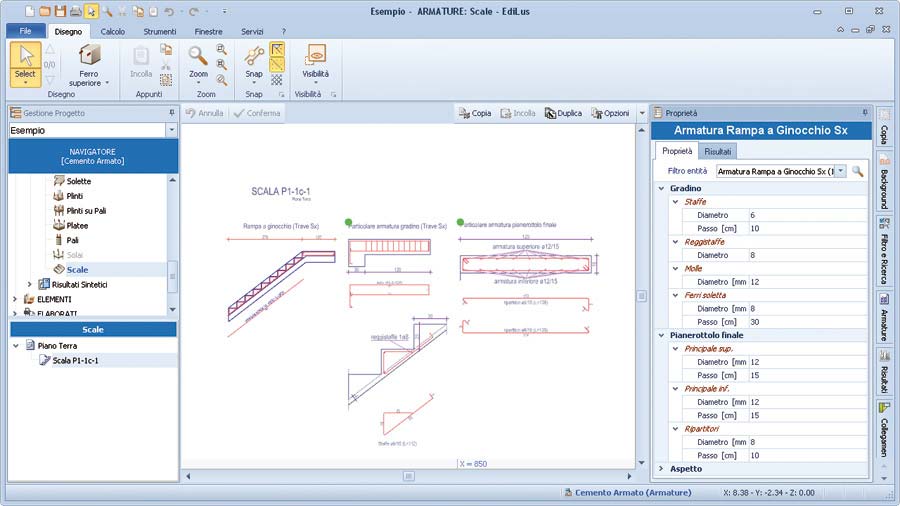

Personnalisation des armatures

Un stylo transparent permet à l’utilisateur de personnaliser librement les armatures en pouvant définir le diamètre, longueur et disposition des barres et des éventuels façonnages. Contextuellement aux modifications, les diagrammes des armatures (flexion, cisaillement, torsion).

Choix du critère de disposition des barres

EdiLus-CONCRETE permet de choisir parmi différents critères de disposition des barres, certaines desquelles permettant de disposer l’armature en réduisant au maximum sur les appuis. il laisse à l’utilisateur, de toute façon, la liberté de personnaliser les armatures.

Calcul structurel des éléments en bois intégrés dans la structure en béton armé

Couvertures, arcades, et autres composants en bois présents dans une structure mixte en béton armé peuvent être modélisés et calculés de façon intégrée à l’entière structure pour obtenir des résultats et des documents des différents matériaux par une seule saisie des données.
EdiLus-CONCRETE calcule les éléments en bois massif et lamellé au moyen de la simple et rapide modélisation par objets. Les éléments peuvent être seulement monodimensionnels (poutres et poteaux) avec sections rectangulaires et circulaire.

Les éléments globaux en bois deviennent simples

En plus des éléments simples, il y a la disponibilité des objets complexes comme la ferme, dessinée au moyen d’une saisie paramétrique très efficace; un assistant à la création (wizard) permet de modifier la modélisation, la composition, la géométrie, les dimensions et tous les paramètres qui contextualisent la ferme pour tout genre d’exigence… Tout cela en très peu de temps. Une fonctionnalité spécifique simplifie la saisie des pannes d’assemblage: faire une couverture en bois, même très complexe, devient vraiment très facile !

Le calcul et les assemblages des éléments en bois

Pour les différentes poutres en bois, les vérifications sont exécutées pour flexions composées, cisaillement et instabilité en considérant aussi l’éventuelle inclinaison des sollicitations relatives au fibres des éléments en bois. Une attention particulière a été dédiée à la conception des assemblages bois-bois. Dans les zones de contact, le logiciel procède en façonnant opportunément les poutres et en définissant les entailles et les zones d’appui pour exécuter une ponctuelle vérification des tensions de contact.

Les vérifications des batiments en béton armé existants

L’application permet de schématiser les matériaux à résistance générique et armature déjà existante pour simuler des structures construites dans différents contextes historiques/normatifs et guide dans l’exécution des enquêtes de diagnostic sur la structure pour en comprendre les caractéristiques.
Les vérifications produisent immédiatement le degré de vulnérabilité sismique de la structure analysée et permettent de comprendre les interventions possibles pour les ajustements parasismiques. A la structure existante on peut ajouter des toitures, élévations supplémentaires, nouveaux étages, etc. pour procéder, ensuite, à une vérification globale.
Le programme permet aussi la saisie graphique et par console d’interventions de renforcement de la structure (chemisage, placages, FRP, etc.) avec vérifications spécifiques pour évaluer les effets des renforcements.
Le contrôle du comportement de la structure existante et de l’amélioration obtenue grâce aux interventions de renforcement peut être simulée avec la modalité de calcul linéaire.
Le technicien a un cadre clair de comparaison entre l’état existant et le projet avec l’évidence des caractéristiques augmentées de résistance globale.
Les dessins graphiques, relations de calcul et métré complètent l’analyse des structures et les interventions de cette amélioration.

Guide au niveau de connaissance et au niveau de résistance des matériaux

EdiLus-CONCRETE aide le technicien dans la définition des facteurs de sécurité à adopter dans le calcul au moyen d’un guide connaissant la structure et des matériaux qui la constitue. Si le technicien possède un haut niveau de connaissance des matériaux, armatures, charges, etc. la modélisation à calculer simule plus précisément la réalité et donc les facteurs de sécurité peuvent être plus restrictifs. Quand le niveau de connaissance est bas, les facteurs de sécurité doivent être plus hauts.

L’utilisateur peut indiquer directement le niveau de connaissance de la structure qu’il veut vérifier ou se servir d’un assistant de création (wizard) qui, avec une procédure automatique et guidée, permet de fournir au logiciel toutes les informations relatives à la géométrie, aux détails de construction, aux propriétés des matériaux ou aux données relevées avec des essais d’enquête.
Sur la base des informations fournies, le programme détermine le niveau de connaissance.
Aussi pour la définition des résistances des matériaux, EdiLus-CONCRETE offre un wizard pour l’insertion des données. Il est possible indiquer le type d’essai pratiqué (par exemple un carottage ou une épreuve una prova sclérométrique) et les résultats de ces épreuves. Caractérisées les épreuves, il suffit de les séléctionner au moyen du wizard pour obtenir le calcul des résistances à utiliser pour la vérification.

Insertion et reconstruction des armatures

L’opération d’insertion des armatures existantes peut etre abordé et résolu de manière rapide et précise en profitant de la modalité de EdiLus-CONCRETE pour la saisie des aciers; telle saisie est très puissante grâce aux fonctionnalités “copier et coller” et de “duplication” avec la possibilité d’étendre l’armature définie pour une file de poutres à toutes les files analogues.

Vérification de l’état existant

;
Définies les caractéristiques de la structure et exécuté le calcul, le logiciel offre différentes modalités de contrôle des résultats et de vérification de l’état existant. Grâce à aux tableaux détaillés, les accélérations d’effondrement sont fournies pour chaque élément et chaque mécanisme, de façon telle à déterminer facilement les points de majeure criticité de la structure.

Conception et évaluation des interventions d’amélioration et adaptation

EdiLus-CONCRETE permet de concevoir les interventions d’amélioration ou adaptation dans lesquels il est possible d’appliquer soit les renforcements sur les éléments existants, et donc définis comme “existants”, soit de saisir les nouveaux éléments structuraux, et donc définis comme de projet, c’est à dire comme nouveaux poteaux, parois, voiles etc.
Le technicien a la possibilité de choisir depuis un menu dedié le genre d’intervention entre:
• Placage avec FRP pour la Flexion
• Placage avec FRP pour l’Effort tranchant
• Augmentation Hauteur
• Chemisage
• Encadrement avec FRP
• Confinement Nœud
• Renforcement avec enduit armé sur Parois
• Renforcement FRP sur Parois
• Sous-fondation

Grâce aux fonctionnalités de recalcul automatique des éléments renforcés, la définition de l’intervention de l’amélioration structurelle résulte simple et ciblée.
Une fois le calcul exécuté, le technicien dispose de tous les éléments pour évaluer l’éfficacité de l’intervention; le logiciel produit automatiquement les armatures pour les nouveaux éléments de projet et, surtout, une relation de comparaison entre l’état existant et celui de projet avec référence à l’indicateur du risque.

Dessins graphiques des interventions et estimation des couts

En plus d’effectuer tous les calculs nécessaires à la vérification de l’état existant et l’évaluation des interventions d’amélioration/adaptation, EdiLus-CONCRETE génère automatiquement les dessins, les impressions de projet (relation de calcul, relation géotechnique, fiche de vulnérabilité, relation de comparaison, graphiques synthétiques, charpenteries, plans d’exécution, tableaux de calcul, etc.) et le métré des interventions.

Autres fonctionnalités

EdiLus-CONCRETE permet aussi:

  • les vérifications de résistance
  • les vérifications géotechniques et des tensions sur le terrain (avec le calcul de la charge limite)
  • la génération automatique des sections des poutres avec l’indication des armatures
  • l’affichage, pour tout genre d’élément structurel séléctionné, des axes du système de référence local
  • l’insertion et gestion des voiles sismiques avec le respect de tous les critères de vérification et armatures prévus par les normes
  • l’insertion, la gestion et la vérification des poutres, parois et poteaux inclinés
  • le calcul et le dessin des armatures pour escaliers et balcons
  • le développement de diagrammes d’enveloppe des sollicitations de calcul pour les poutres de fondation (soit pour le moment fléchissant que pour cisaillement) et des moments de calcul pour fondations sur radier, distingué soit pour la direction (principale et secondaire) que pour la face (supérieure et inférieure)
